一、适用范围：

依据最新国家标准 GB 15930-2024《建筑通风和排烟系统用防火阀门》的相关要求，用于对防火阀、排烟防火阀、排烟阀及常闭式送风阀进行启闭动作的可靠性循环测试，验证其在规定使用条件下的耐久性与功能稳定性，确保产品符合国家强制性标准要求。

 二、符合标准：

2.1执行标准

GB 15930-2024《建筑通风和排烟系统用防火阀门》

三.功能需求

开展GB 15930-2024《建筑通风和排烟系统用防火阀门》中防火阀、排烟防火阀、排烟阀、常闭式送风阀的可靠性检测

三、主要性能参数：

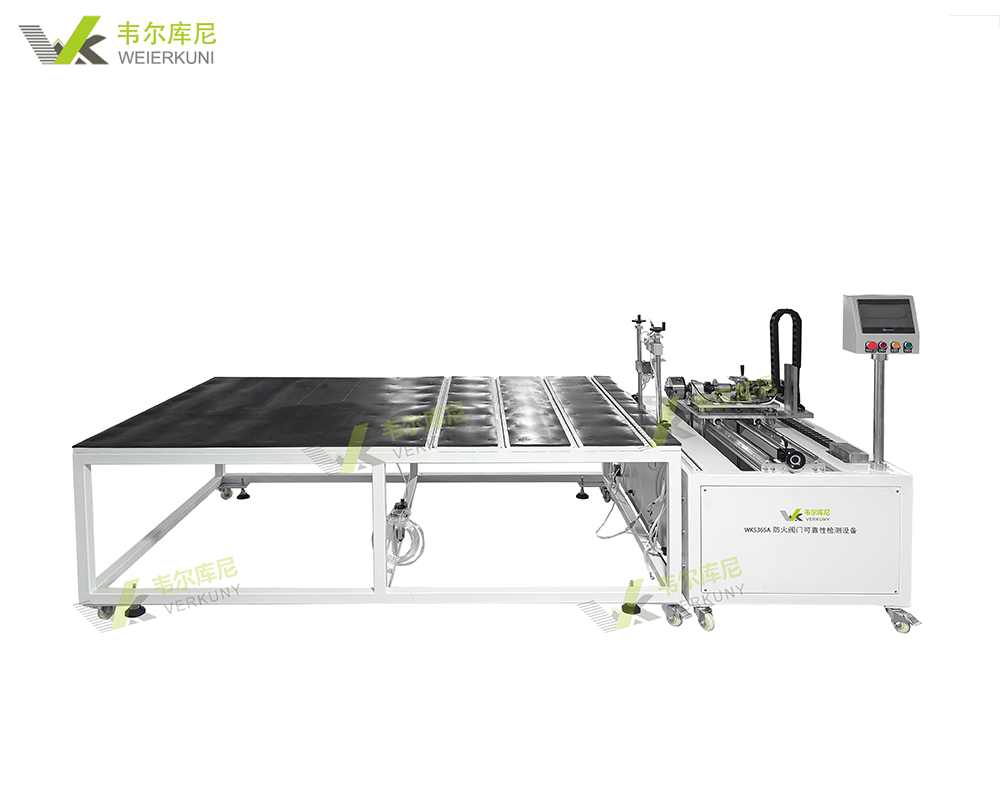

4.1设备组成：由防火阀固定台架、防火阀执行器拨叉驱动、复位、释放、电控部分组成

4.2采用钢型材框架，复合橡胶台面，用T型导轨上可调快速夹具，可灵活快速将阀门检测样品固定在框架上。

图2  防火阀固定台架

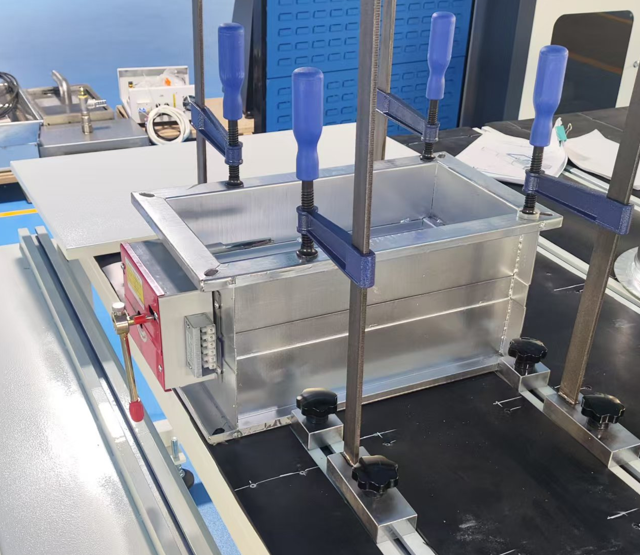

图3 防火阀固定图示

4.3阀门开启：由伺服电机、减速机、三爪定心卡爪、拨叉等组成，用于转动解锁阀门手柄，位置可调，适用顺时针和逆时针的转动的防火阀执行器。

配备电控线路，适用全电控防火阀可靠性测试

4.4阀门的关闭适用拉、压、推、按方式，采用气缸驱动。

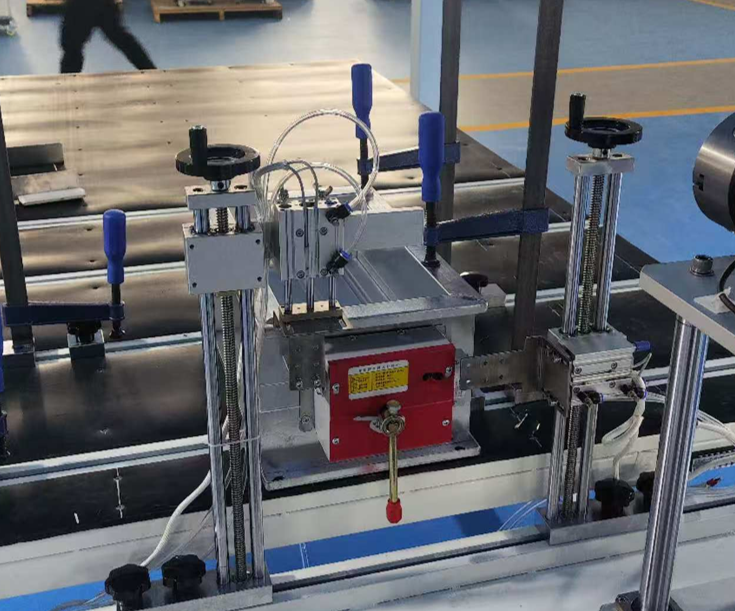

图5 防火阀复位、关闭机构图示

4)设备气源：0-0.6MPa；

4)电机功率750W；

5)设备PLC控制，7寸触摸屏操作界面；

6)具有计数功能，不低于200次；

7)设备用电：AC220V，0.8kW。
