一、适用范围：

适用于通过安装监测终端设备的方式，实现压力监测和水流监测等功能的室内消火栓的监控性能测定。

二、符合标准：

2.1符合《GB3445—20XX室内消火栓》5.15 监测性能测定。

三、主要技术参数：

3.1组成：

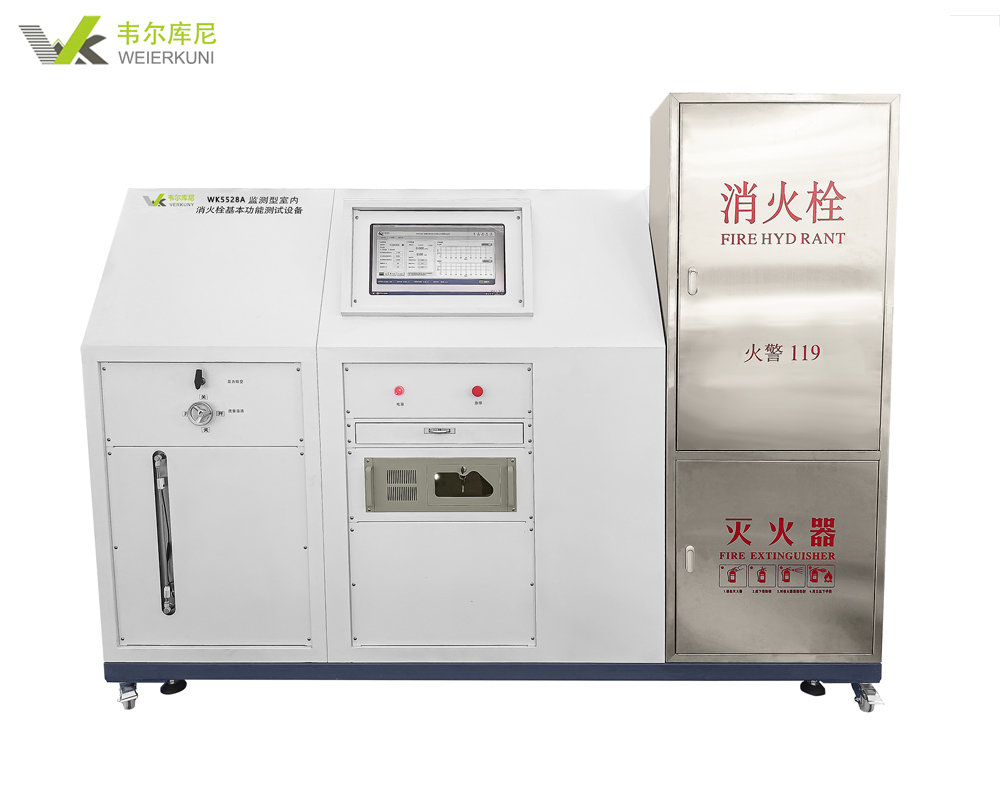

3.1.1消火栓箱模拟装置

外形尺寸：1800 mm×700 mm×240 mm（长×宽×厚）

材质：箱体及箱门采用1.2 mm全钢板制造，表面喷涂防锈漆，确保结构强度与耐久性。

功能：模拟实际安装环境，提供消火栓固定及操作空间。

3.1.2水压/流量试验装置

3.1.2.1压力调节系统：配备高精度电动调压阀，支持0-1.6 MPa压力范围调节，步进精度0.01 MPa，满足报警设定值1.5倍压力测试需求。

3.1.2.2流量控制系统：采用变频泵与流量调节阀组合，实现0-5 L/s流量范围精准控制，流量稳定性±0.01 L/s。

3.1.2.3监测与数据采集系统

压力测量仪表：精度0.4级数字压力传感器，量程0-1.6 MPa，实时采集消火栓进水口压力数据，偏差≤±0.01 MPa。

3.1.2.4流量计：精度0.5级电磁流量计，量程0-5 L/s，实时监测出口水流流量，偏差≤±0.005 L/s。

3.1.2.5数据采集模块：集成多通道高精度AD转换器，同步采集压力与流量信号，采样频率≥10 Hz。

3.1.2.6监测平台：工业级触摸屏人机界面，支持实时数据显示、报警阈值设置、历史数据存储及试验报告生成。

3.1.2.7辅助组件

秒表：电子式高精度秒表，精度0.01 s，用于试验计时。

连接管路：采用不锈钢软管，耐压≥2.5 MPa，确保系统密封性与安全性。

四、主要配件参数

配件名称   型号/规格  参数说明

压力传感器 0-1.6 MPa, 0.4级 输出信号4-20 mA，响应时间≤50 ms

流量计 0-5 L/s, 0.5级   输出信号RS485，防护等级IP67

非标增减压力泵    DN25, 0-1.6 MPa   调节精度0.1%，重复性±0.05%

变频泵 流量0-5 L/s, 扬程20 m   效率≥75%，噪音≤65 dB(A)

数据采集模块  16位AD, 8通道   采样率100 kS/s，输入阻抗10 MΩ

监测平台   10.1寸工业触摸屏 分辨率1024×768，操作系统Linux
